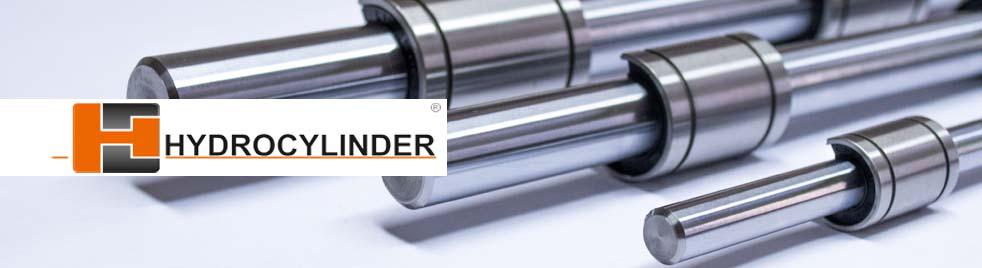

Штоки к гидроцилиндрам
Хромированные штоки от HYDROCYLINDER - качество, надежность и работоспособность ваших гидроцилиндров,а в последствии Ваш успех и успешность вашего бизнеса!!!
Представляем на рынке Украины уникальную новинку –хромированные штоки для изготовления и ремонта гидравлических цилиндров от европейских лидеров Nimet, Benteller,IGR,Stelmi,Honbar, Peninsular De Vasdagos, Calibros de Pracision SA.

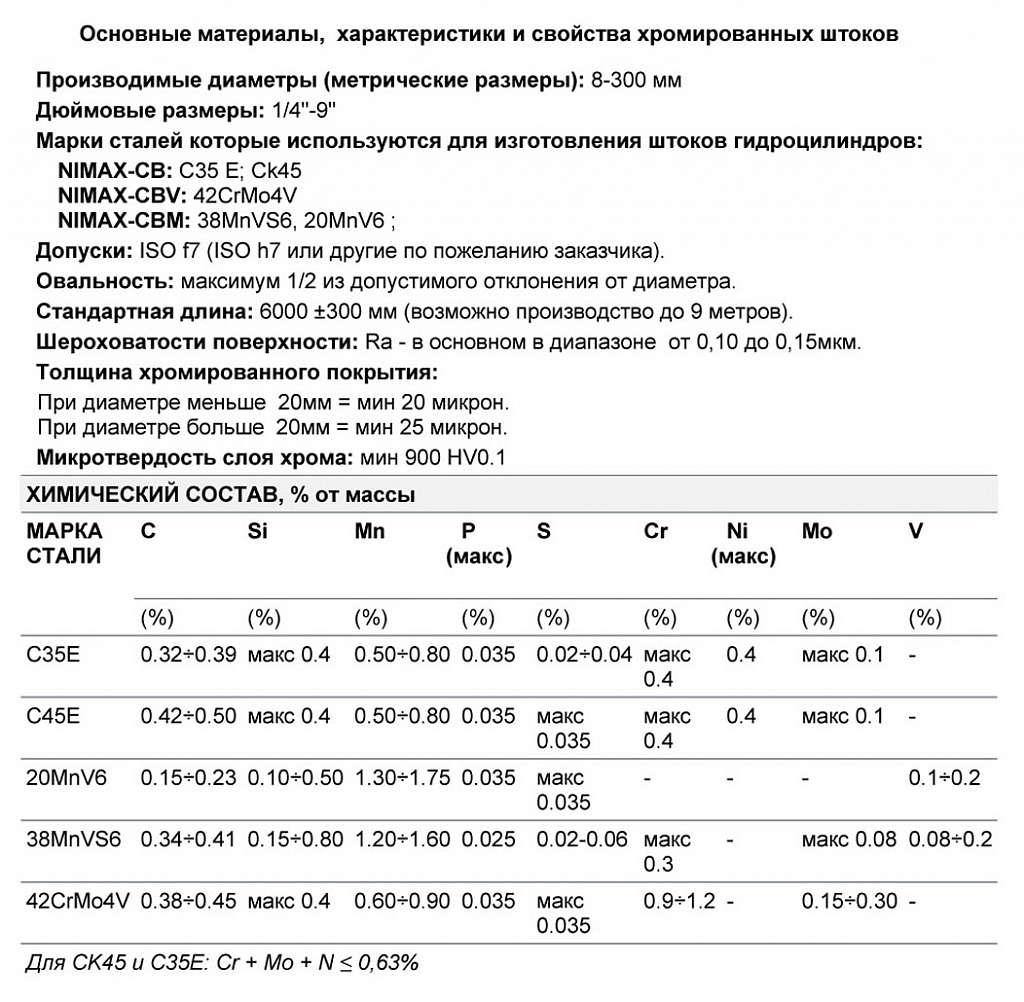

Основные материалы, характеристики и свойства хромированных штоков
- химический состав штокового материалла;
- диаметр;
- овальность;
- дефекты поверхности и никелевого покрытия;
- твердость материала штока (HRC);
- шероховатость поверхности (Ra и RQ);
- твердость слоя хрома;
- прямолинейность;
- стойкости к коррозии.
Производимые диаметры (метрические размеры): 8-300 мм
Дюймовые размеры: 1/4"-9"
Марки сталей которые используются для изготовления штоков гидроцилиндров:
NIMAX-CB: C35 E; Ck45
NIMAX-CBV: 42CrMo4V
NIMAX-CBM: 38MnVS6, 20MnV6 ;
Допуски: ISO f7 (ISO h7 или другие по пожеланию заказчика).
Овальность: максимум 1/2 из допустимого отклонения от диаметра.
Стандартная длина: 6000 ±300 мм (возможно производство до 9 метров).
Шероховатости поверхности: Ra - в основном в диапазоне от 0,10 до 0.15мкм.
Толщина хромированного покрытия:
При диаметре меньше 20мм = мин 20 микрон.
При диаметре больше 20мм = мин 25 микрон.
Микротвердость слоя хрома: мин 900 HV0.1
ХИМИЧЕСКИЙ СОСТАВ, % от массы | |||||||||
---|---|---|---|---|---|---|---|---|---|
МАРКА СТАЛИ | C | Si | Mn | P (макс) | S | Cr | Ni (макс) | Mo | V |
(%) | (%) | (%) | (%) | (%) | (%) | (%) | (%) | (%) | |
C35E | 0.32÷0.39 | макс 0.4 | 0.50÷0.80 | 0.035 | 0.02÷0.04 | макс 0.4 | 0.4 | макс 0.1 | - |
C45E | 0.42÷0.50 | макс 0.4 | 0.50÷0.80 | 0.035 | макс 0.035 | макс 0.4 | 0.4 | макс 0.1 | - |
20MnV6 | 0.15÷0.23 | 0.10÷0.50 | 1.30÷1.75 | 0.035 | макс 0.035 | - | - | - | 0.1÷0.2 |
38MnVS6 | 0.34÷0.41 | 0.15÷0.80 | 1.20÷1.60 | 0.025 | 0.02-0.06 | макс 0.3 | - | макс 0.08 | 0.08÷0.2 |
42CrMo4V | 0.38÷0.45 | макс 0.4 | 0.60÷0.90 | 0.035 | макс 0.035 | 0.9÷1.2 | - | 0.15÷0.30 | - |
Для CK45 и C35E: Cr + Mo + N ≤ 0,63%
МЕХАНИЧЕСКИЕ СВОЙСТВА | ||||
---|---|---|---|---|
МАРКА СТАЛИ (состояние образца) | Диаметр (Ø) | Прочность на разрыв Rm | Предел текучести Rp0.2 | Удлинение при разрыве A5 |
(mm) | - N/мм2 - | - N/мм2 - | - % мин - | |
C35E (нормализованное состояние) | Ø≤16 | мин 550 | мин 300 | 18 |
16<Ø≤100 | мин 520 | мин 270 | 19 | |
100<Ø≤250 | мин 500 | мин 245 | 19 | |
C35E Холодно волоченные (+C) | Ø≤16 | мин 580 | мин 400 | 7 |
16<Ø≤25 | мин 550 | мин 370 | 8 | |
Ck45 (нормализованное состояние) | Ø≤16 | мин 620 | мин 340 | 14 |
16<Ø≤100 | мин 580 | мин 305 | 16 | |
100<Ø≤250 | мин 560 | мин 275 | 16 | |
Ck45 Холодно волоченные (+C) | Ø≤16 | мин 680 | мин 470 | 6 |
16<Ø≤25 | мин 630 | мин 410 | 16 | |
20MnV6 (нормализованное состояние) | 12<Ø≤25 | мин 580 | мин 450 | 7 |
25<Ø≤80 | мин 550 | мин 430 | 18 | |
80<Ø≤160 | мин 530 | мин 390 | 18 | |
20MnV6 Холодно волоченные (+C) |
≤25 | мин 720 | мин 600 | 10 |
38MnVS6 | 18≤Ø≤115 | мин 800 | мин 520 | 12 |
42CrMo4V (закаленная и возвратившаяся в исходное состояние) | Ø≤16 | мин 1100 | мин 900 | 10 |
16<Ø≤40 | мин 1000 | мин 750 | 11 | |
40<Ø ≤ 100 | мин 900 | мин 650 | 12 | |
100<Ø ≤160 | мин 800 | мин 550 | 13 | |
160<Ø≤250 | мин 750 | мин 500 | 14 |
Основной ассортимент и таблица весов
